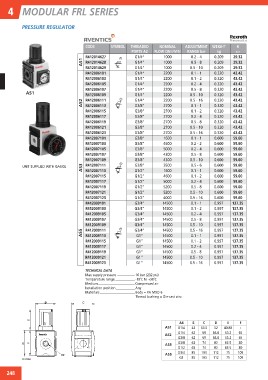

Page 254 - floMAX Catalogue 2016
P. 254
4 MODULAR FRL SERIES
PRESSURE REGULATOR
CODE SYMBOL THREADED NOMINAL ADJUSTMENT WEIGHT €
PORTS A2 FLOW QN I/MIN RANGE bar kg X01
AS5 AS3 AS2 AS1 R412014627 G1/4” 1000 0.2 - 4 0.209 29.32
R412014628 G1/4” 1000 0.5 - 8 0.209 29.32
R412014629 G1/4” 1000 0.5 - 10 0.209 29.32
R412006101 G1/4” 2200 0.1 - 1 0.320 43.42
R412006103 G1/4” 2200 0.1 - 2 0.320 43.42
R412006105 G1/4” 2200 0.2 - 4 0.320 43.42
AS1 R412006107 G1/4” 2200 0.5 - 8 0.320 43.42
UNIT SUPPLIED WITH GAUGE R412006109 G1/4” 2200 0.5 - 10 0.320 43.42
R412006111 G1/4” 2200 0.5 - 16 0.320 43.42
R412006113 G3/8” 2700 0.1 - 1 0.320 43.42
R412006115 G3/8” 2700 0.1 - 2 0.320 43.42
R412006117 G3/8” 2700 0.2 - 4 0.320 43.42
R412006119 G3/8” 2700 0.5 - 8 0.320 43.42
R412006121 G3/8” 2700 0.5 - 10 0.320 43.42
R412006123 G3/8” 2700 0.5 - 16 0.320 43.42
R412007101 G3/8” 1600 0.1 - 1 0.600 59.60
R412007103 G3/8” 4600 0.2 - 2 0.600 59.60
R412007105 G3/8” 5000 0.2 - 4 0.600 59.60
R412007107 G3/8” 4300 0.5 - 8 0.600 59.60
R412007109 G3/8” 4300 0.5 - 10 0.600 59.60
R412007111 G3/8” 3500 0.5 - 6 0.600 59.60
R412007113 G1/2” 1600 0.1 - 1 0.600 59.60
R412007115 G1/2” 4600 0.1 - 2 0.600 59.60
R412007117 G1/2” 5000 0.2 - 4 0.600 59.60
R412007119 G1/2” 5200 0.5 - 8 0.600 59.60
R412007121 G1/2” 5200 0.5 - 10 0.600 59.60
R412007123 G1/2” 4000 0.5 - 16 0.600 59.60
R412009101 G3/4” 14500 0.1 - 1 0.997 137.35
R412009103 G3/4” 14500 0.1 - 2 0.997 137.35
R412009105 G3/4” 14500 0.2 - 4 0.997 137.35
R412009107 G3/4” 14500 0.5 - 8 0.997 137.35
R412009109 G3/4” 14500 0.5 - 10 0.997 137.35
R412009111 G3/4” 14500 0.5 - 16 0.997 137.35
R412009113 G1” 14500 0.1 - 1 0.997 137.35
R412009115 G1” 14500 0.1 - 2 0.997 137.35
R412009117 G1” 14500 0.2 - 4 0.997 137.35
R412009119 G1” 14500 0.5 - 8 0.997 137.35
R412009121 G1” 14500 0.5 - 10 0.997 137.35
R412009123 G1” 14500 0.5 - 16 0.997 137.35
TECHNICAL DATA 16 bar (232 psi)
Max supply pressure -10˚C to +50˚C
Temperature range Compressed air
Medium Any
Installation position Body = PA MXD 6
Materials Thread bushing = Die-cast zinc
A4 B C D E F
AS1 G1/4 43 63.5 52 40.80 -
AS2 G1/4 52 59 66.8 53.2 65
G3/8 52 59 66.8 53.2 65
AS3 G3/8 63 74 82 63.5 80
G1/2 63 74 82 63.5 80
AS5 G3/4 85 103 112 75 109
G1 85 103 112 75 109
